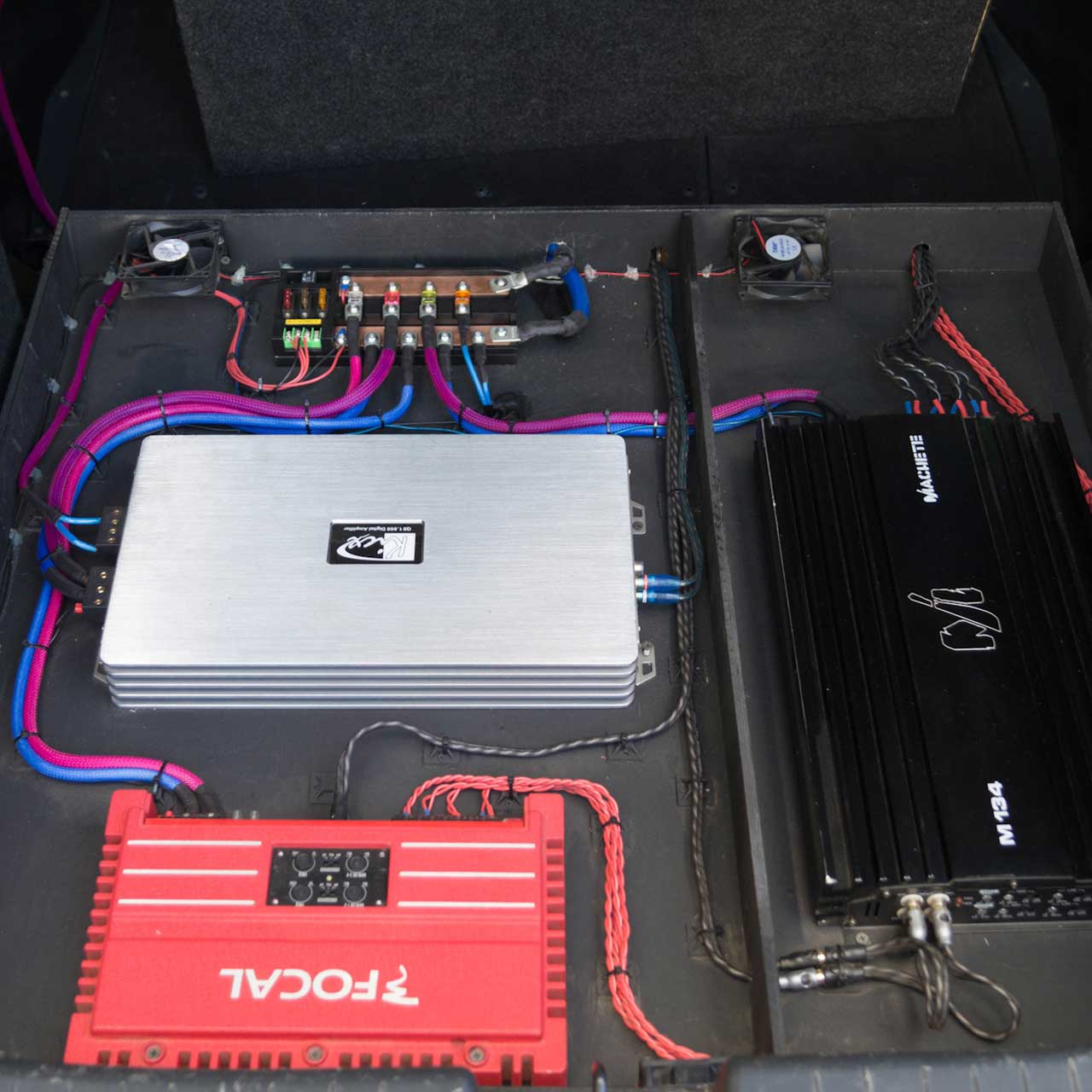

در سیستمهای صوتی حرفهای خودرو، رسیدن به صدای قدرتمند و SPL (Sound Pressure Level) بالا، فقط به آمپلیفایر و بلندگوهای باکیفیت محدود نمیشود و باید به نقش کابلها در تقویت صدا SPL سیستم صوتی خودرو بسیار توجه شود.
یکی از فاکتورهای حیاتی که اغلب نادیده گرفته میشود، کابلکشی صحیح و استفاده از کابلهای باکیفیت است که میتواند به کیفیت و خروجی نهایی صدای سیستم صوتی بسیار کمک کند.
بهعنوان یک متخصص سیستمهای صوتی خودرو از ونج آدیو در این مقاله از آموزش افزایش قدرت صدا سیستم صوتی ماشین، تأکید میکنم که کیفیت کابلها بهطور مستقیم روی قدرت، وضوح صدا و حتی ایمنی سیستم تاثیر میگذارد.

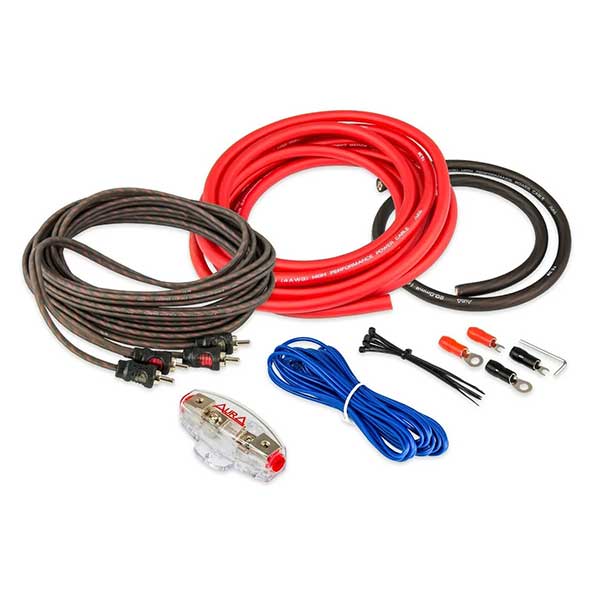

کابل ها و اتصالات چیست و چرا در سیستم صوتی خودرو اهمیت دارد؟
کابلها مسیر انتقال انرژی الکتریکی و سیگنال صوتی هستند، اتصالات نیز گذرگاه هایی هستند که کابل ها بهم میرسند و تقسیم این انرژی در آنها اتفاق می افتد.
اهمیت و نقش کابلها در تقویت صدا SPL سیستم صوتی خودرو، در اینجاست که اگر این مسیر یا بخش هایی که اتصالات سیستم صوتی وجود دارند، دارای افت ولتاژ، نویز یا تداخل باشد، کل زنجیره صوتی تحت تاثیر قرار میگیرد.
بنابراین انتخاب کابل مناسب و نصب صحیح آن نقش بسیار مهمی در دستیابی به حداکثر SPL، دینامیک بالا و حداقل نویز پسزمینه دارد.

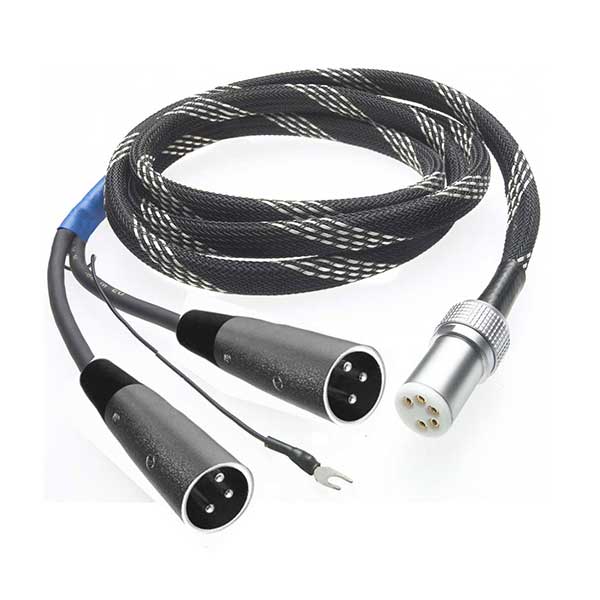

کابل ها و اتصالات چیست و چرا در سیستم صوتی خودرو اهمیت دارد؟
انواع کابلهای مورد استفاده در سیستم صوتی خودرو
در یک سیستم صوتی حرفهای خودرو معمولاً سه نوع کابل اصلی بهکار میرود و باید حتما به آنها اشراف داشته باشیم تا نقش کابل های SPL را بهتر بشناسیم.
1. کابل برق (Power Cable)
کابل برق وظیفه انتقال جریان الکتریکی از باتری خودرو به آمپلیفایر را دارد.
اگر سطح مقطع (گِیج) کابل پایین باشد یا از جنس مرغوبی ساخته نشده باشد، افت ولتاژ اتفاق میافتد و آمپلیفایر نمیتواند توان واقعی خود را به ساب ووفر یا بلندگوها منتقل کند.
همیشه کابل برق را با توجه به توان کل سیستم انتخاب کنید.
برای سیستمهای قدرتمند SPL، کابلهای 0AWG یا 2AWG تمام مس توصیه میشود.
2. کابل RCA (سیگنال)
کابلهای RCA سیگنالهای صوتی سطح پایین را از پخشکننده (Head Unit) به آمپلیفایر منتقل میکنند.
اگر این کابلها شیلدینگ مناسب نداشته باشند، نویز موتور (Engine Noise) وارد سیگنال صوتی میشود که کیفیت صدا را کاهش میدهد.
کابل RCA باید چند لایه شیلد داشته باشد.
برندهای معتبر از شیلد مسی و هسته فویل آلومینیومی برای دفع نویز استفاده میکنند.
3. کابل بلندگو (Speaker Wire)
این کابلها سیگنال خروجی تقویتشده از آمپلیفایر را به بلندگوها یا ساب ووفر منتقل میکنند.
انتخاب کابل با سطح مقطع مناسب و آلیاژ خالص مس یا OFC (Oxygen Free Copper) اهمیت زیادی دارد.
برای مسیرهای طولانی یا ساب ووفر با توان بالا، از کابلهای 12AWG یا 10AWG استفاده کنید.
تاثیر کابلها بر SPL سیستم صوتی خودرو

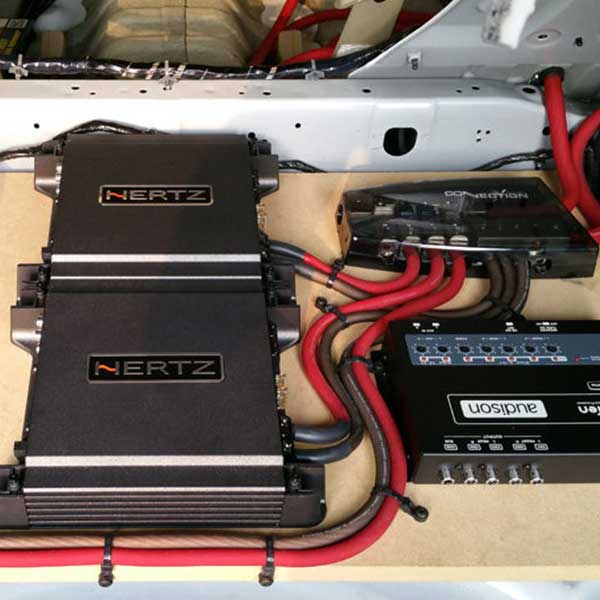

تاثیر کابلها بر SPL سیستم صوتی خودرو
SPL یا سطح فشار صوتی به توان واقعی و پیوسته سیستم صوتی وابسته است و این نقش کابلها در تقویت صدا SPL سیستم صوتی خودرو را بسیار پررنگ نشان می دهد.
اگر کابل برق دچار افت جریان شود، آمپلیفایر در قدرت خروجی محدود میشود و بسیار تحت فشار قرار میگیرد.
اگر کابل RCA نویز بگیرد، صدا شفافیت خود را از دست میدهد.
اگر کابل بلندگو ضعیف باشد، سیگنال با افت توان به بلندگو میرسد.
در نتیجه کابلهای باکیفیت و نصب اصولی، شرط اصلی برای دستیابی به SPL حرفهای هستند و اگر در این زمینه خساستی بخرج دهید، قطعا پشیمان کننده خواهد بود.
نکات حرفهای در انتخاب و نصب کابلها
چند نکته خلاصه که در اثر سالیان کار توسط نصابان سیستم صوتی به آن در خصوص نقش کابلها در تقویت صدا SPL رسیده اند شامل موارد زیر است:
- انتخاب سایز مناسب: سایز کابل باید با توجه به توان مصرفی سیستم انتخاب شود.
استفاده از کابل نازک بزرگترین خطای تازهکارهاست. - کابل تمام مس یا OFC: از کابلهای CCA (آلومینیوم با روکش مس) فقط در سیستمهای ارزان استفاده میشود.
برای SPL بالا، کابل 100% مس الزامی است. - استفاده از فیوز: کابل برق حتماً باید فیوز داشته باشد.
فیوز باید نزدیک باتری نصب شود تا در صورت اتصال کوتاه، از آتشسوزی جلوگیری کند. - مسیر کشی حرفهای: کابلهای برق و RCA نباید موازی و نزدیک به هم کشیده شوند تا از تداخل الکترومغناطیسی جلوگیری شود.
- لحیمکاری و سوکتزنی استاندارد: محل اتصال کابلها باید محکم و با کمترین مقاومت باشد.
اشتباهات رایج در کابلکشی سیستم صوتی خودرو
علاوه بر نکات مهم و موثر در نقش کابلها در تقویت صدا SPL سیستم صوتی خودرو، باید برخی اشتباهات متداول را نیز در این زمینه بشناسیم:

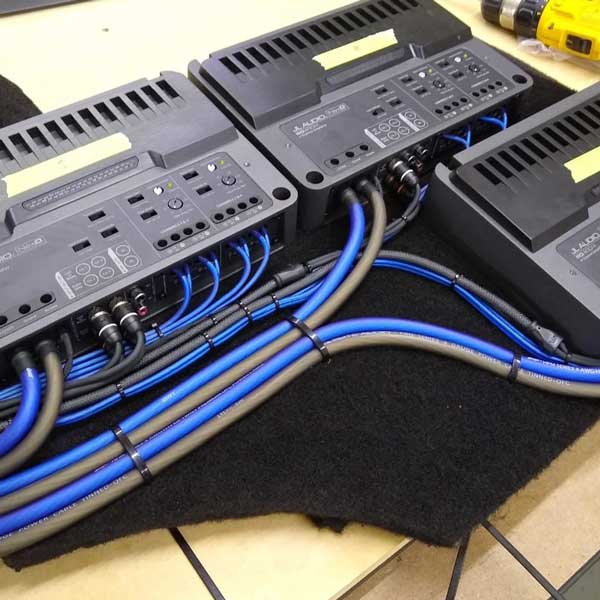

اشتباهات رایج در کابلکشی سیستم صوتی خودرو
استفاده از کابلهای ارزان CCA برای سیستمهای قدرتمند
یکی از متداول ترین اشتباهات که شاید مقصر آن هم مصرف کننده نباشد و نصاب سیستم است، استفاده از کابل های ارزان قیمت و بی کیفیت برای سیستم های SPL است.
در واقع نصاب های سیستم صوتی خودرو با استفاده کردن از کابل های بیکیفیت و قطعا ارزان تر سعی در افزایش حاشیه سود خود دارند.
نداشتن فیوز مناسب روی کابل برق
در خصوص استفاده از فیوز گفتیم، اما اینکه از چه نوع فیوزی برای سیستم SPL استفاده کنیم که اتصالات و مسیرهای سیم کشی دچار آسیب نشوند، گفته نشد.
شما باید متناسب با نوع سیستم و برق موردنیاز(آمپر) فیوز قدرتمندی استفاده کنید که در اثر عبور جریان داغ نشود یا موقتا برق را قطع نکند.
این از مهم ترین موارد درباره اتصالات و نقش کابل های SPL برای سیم کشی بهتر ماشین است.
عبور کابل RCA در کنار سیمکشی برق خودرو
از اصلی ترین دلایل نویز افتادن روی صدا خارج شده از امپلی فایر، رد کردن سیم کشی RCA از مسیری است که سیم برق اصلی رد شده است.
در واقع شما باید اگر سیم برق(سیم نشات گرفته از باتری ماشین) را از سمت راننده به عقب خودرو منتقل می کنید، سیم هیا RCA را از سمت شاگرد باید رد کنید.
اتصال ضعیف یا بدون لحیم
از دیگر اشتباهات متداول که بازهم می تواند بسیار تاثیر بدی روی خصوصا سیستم های SPL بگذارد، مسئله اتصالات شل و رها شده یا حتی پیچیده در چسب برق هستند.
در سیم های برق اصلی اگر بخش اتصالی وجود دارد، حتما حتما باید بسیار محکم و در هم پیچیده و لحیم کاری شده باشد تا دچار افت کیفیت و توان نشوید.
بهترین کابل برای هر بخش سیم کشی و اتصالات سیستم صوتی خودرو
در ادامه به سبب میزان اهمیت و نقش نقش کابلها در تقویت صدا SPL، بهترین نوع و توصیه را برای انواع کابل ها و اتصالات که پیش از این توضیح دادیم را معرفی میکنیم:

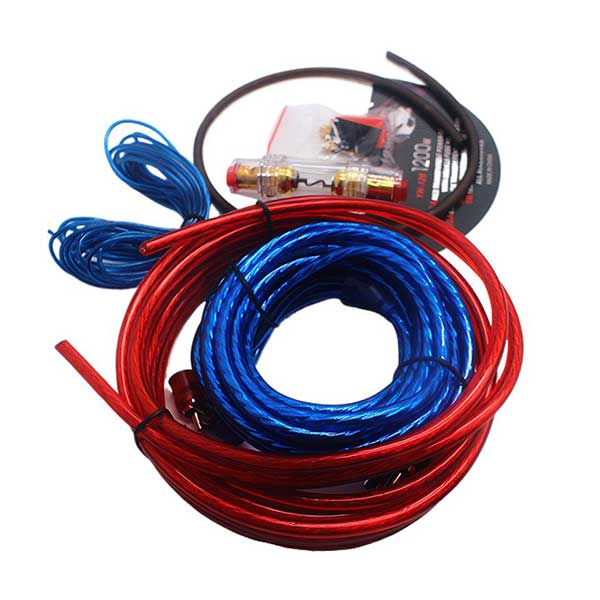

بهترین کابل برای هر بخش سیم کشی و اتصالات سیستم صوتی خودرو
1. کابل برق اصلی (Power Cable)
- کابل تمام مس (100% OFC – Oxygen Free Copper)
- سطح مقطع کافی (AWG مناسب با توان)؛ مثلاً:
- 0 AWG برای سیستمهای حرفهای بالای 2000 وات RMS
- 4 AWG برای سیستمهای متوسط تا 1000 وات RMS
- روکش ضخیم و مقاوم در برابر حرارت و روغن
کابل برق اصلی باید کمترین افت ولتاژ رو داشته باشه.
آلومینیوم روکشدار (CCA) در توانهای بالا خطرناک و غیراستاندارد محسوب میشه.
2. کابل ارت (Ground Cable)
- همان نوع و ضخامت کابل برق اصلی
- کابل OFC تمام مس
- طول کوتاه (تا جای ممکن) و اتصال به نقطه ارت استاندارد
ارت ضعیف باعث نویز و افت جریان میشه.
ضخامت کابل ارت باید برابر کابل مثبت باشه.
3. کابل RCA (سیگنال)
- کابل RCA با شیلدینگ چندلایه (مس بافته + فویل آلومینیومی)
- کانکتورهای روکش طلا (برای مقاومت در برابر اکسید شدن)
- طول استاندارد (نه خیلی بلند که نویز بگیره)
شیلدینگ خوب جلوی نویز موتور رو میگیره.
کانکتور با کیفیت هم عمر کابل رو بالا میبره.
4. کابل بلندگو (Speaker Wire)
- کابل OFC با سطح مقطع مناسب:
- 12 AWG برای ساب ووفرها و مسیرهای بلند
- 14 یا 16 AWG برای باندهای دربها
- روکش شفاف مقاوم در برابر دما
کابل بلندگو باید سیگنال قوی رو بدون افت برسونه.
OFC شفافیت صدا و قدرت واقعی رو حفظ میکنه.
5. کابل ریموت (Remote Wire)
- کابل با سطح مقطع 18 AWG
- مسی و با روکش مقاوم
- رنگبندی مشخص برای جلوگیری از اشتباه در نصب
ریموت جریان کمی داره، ولی باید دوام داشته باشه تا قطع نشه.
6. کابل فیوز و توزیع برق (Fuse Holder & Distribution Block)
- استفاده از بلوک توزیع با هادی مسی
- فیوز ANL یا Mini-ANL با کیفیت برند معتبر
- کابلهای کوتاه اتصال از بلوک به آمپلیفایر هم باید OFC باشن.
ایمنی و حفاظت از سیستم در برابر اتصال کوتاه یا اضافهجریان خیلی مهمه.
جمعبندی سریع: جدول برای بهترین نوع کابل و اتصالات سیستم SPL
| بخش | بهترین نوع کابل |
|---|---|
| کابل برق اصلی | OFC 0/4 AWG با روکش ضخیم |
| کابل ارت | OFC همسطح با کابل برق |
| کابل RCA | شیلد چندلایه + کانکتور طلا |
| کابل بلندگو | OFC 12/14/16 AWG |
| کابل ریموت | مسی 18 AWG |
| فیوز و بلوک توزیع | هادی مس + فیوز ANL |
نکات حرفهای برای نصب کابل و اتصالات سیستم SPL ماشین
- همیشه کابل کوتاهتر، افت کمتری داره.
- از برندهای معتبر مثل Stinger، Rockford Fosgate، Audison، Scosche استفاده کن.
- کیفیت سوکتزنی مهمتر از برند کابل هست!
سر کابل باید درست لحیم یا کرمپ بشه.
خطرات استفاده از کابلهای بیکیفیت در سیستمهای SPL خودرو
پیش از اینکه به تاثیراتو خطرات بپردازیم، یک بار دیگر به اهمیت سیم کشی سیستم صوتی SPL در تقویت صدا می پردازیم.
سیستمهای SPL خودرو برای تولید صدای قدرتمند و سطح فشار صوتی بالا (Sound Pressure Level) به توان واقعی و پایدار نیاز دارند.

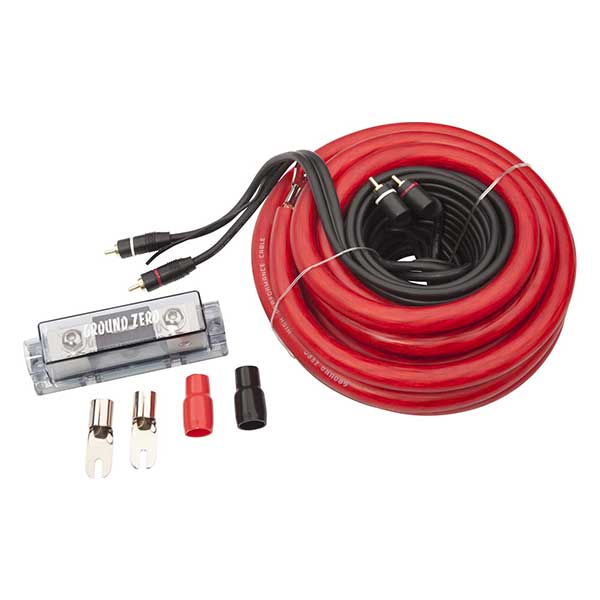

خطرات استفاده از کابلهای بیکیفیت در سیستمهای SPL خودرو
در این سیستمها، جریانهای بالا از باتری به آمپلیفایر و از آمپلیفایر به ساب ووفر منتقل میشود.
اگر مسیر عبور این جریان یعنی کابلکشی استاندارد نباشد، کل سرمایهگذاری روی آمپلیفایر، ساب ووفر و سایر تجهیزات بهراحتی هدر میرود.
افت ولتاژ و کاهش توان واقعی
کابلهای ارزان معمولاً از آلومینیوم روکشدار مس (CCA) ساخته میشوند که مقاومت الکتریکی بالاتری نسبت به مس خالص (OFC) دارند.
در نتیجه در جریانهای بالا (مثل 100 آمپر به بالا)، افت ولتاژ شدید رخ میدهد.
آمپلیفایر به اندازه توان اسمی خود کار نمیکند و ساب ووفر فشار صوتی مورد نظر (SPL بالا) را تولید نمیکند.
داغ شدن کابل و آتشسوزی
کابلهای بیکیفیت روکش نازک و رسانایی ضعیف دارند.
وقتی جریان بالا از کابل عبور کند، مقاومت بالا باعث تولید گرمای شدید میشود.
- داغ شدن کابل در مسیر خودرو
- ذوب شدن روکش کابل
- اتصال کوتاه یا حتی آتشسوزی خطرناک داخل خودرو
نویز و تداخل در سیگنال صوتی
کابل RCA بیکیفیت شیلدینگ ضعیفی دارد.
در نتیجه نویز موتور و سیستم الکتریکی خودرو وارد سیگنال صوتی میشود.
- صدای زوزه موتور در بلندگوها شنیده میشود.
- کیفیت صدای سیستم به شدت افت میکند.
- شفافیت صدا و تفکیک فرکانسها از بین میرود.
افت کیفیت صدای بلندگوها و ساب ووفر
کابل بلندگوی بیکیفیت (با سطح مقطع ناکافی یا جنس نامرغوب) بخشی از توان خروجی را تلف میکند.
- صدای ساب ووفر سست و بیجان میشود.
- سطح SPL واقعی بسیار کمتر از مقدار طراحیشده خواهد بود.
- بلندگوها نمیتوانند داینامیک کامل آهنگ را پخش کنند.
آسیب به تجهیزات گرانقیمت
اگر کابل ارت یا فیوز بیکیفیت باشد، نوسان ولتاژ یا اتصال کوتاه میتواند آمپلیفایر، ساب ووفر و حتی دینام خودرو را بسوزاند.
- هزینههای تعمیر یا جایگزینی تجهیزات بالا میرود.
- خطر آسیب به باتری و سیستم برق خودرو وجود دارد.
یادت باشه: صدای قوی و SPL واقعی فقط با آمپلیفایر و ساب ووفر خوب به دست نمیآید؛
کابلهای باکیفیت، قلب پنهان یک سیستم قدرتمند هستند.
جمعبندی: تاثیر کابل باکیفیت در سیستم SPL خودرو
جمعبندی: تاثیر کابل سیستم SPL باکیفیت در سیستم صوتی
کابل سیستم SPL در خودرو فقط نقش واسط ساده را ندارند؛
بلکه تضمینکننده توان واقعی، صدای شفاف و SPL حرفهای هستند.
انتخاب کابل مناسب، نصب اصولی و رعایت نکات ایمنی، سرمایهگذاری مهمی برای حفاظت از تجهیزات گرانقیمت شماست.
بهعنوان یک متخصص توصیه میکنم قبل از ارتقای آمپلیفایر یا ساب ووفر، حتماً از کیفیت کابلکشی خود مطمئن شوید.
چون حتی بهترین تجهیزات، بدون کابلکشی حرفهای نمیتوانند عملکرد واقعی خود را نشان دهند.
سوالات متداول درباره کابل سیستم SPL صوتی خودرو (FAQ)
کابل RCA چه نقشی در جلوگیری از نویز دارد؟
کابل RCA با شیلدینگ چندلایه از ورود نویز الکترومغناطیسی جلوگیری میکند.
انتخاب کابل با شیلدینگ ضعیف باعث ورود صدای زوزه موتور میشود.
بهترین برند کابل برای SPL چیست؟
برندهایی مثل Stinger، Rockford Fosgate، Audison و Monster Cable در بازار ایران و جهان محبوبیت زیادی دارند.
کابل برق چند AWG برای آمپلیفایر 2000 وات مناسب است؟
حداقل کابل 0AWG تمام مس برای توانهای بالاتر از 2000 وات توصیه میشود.
