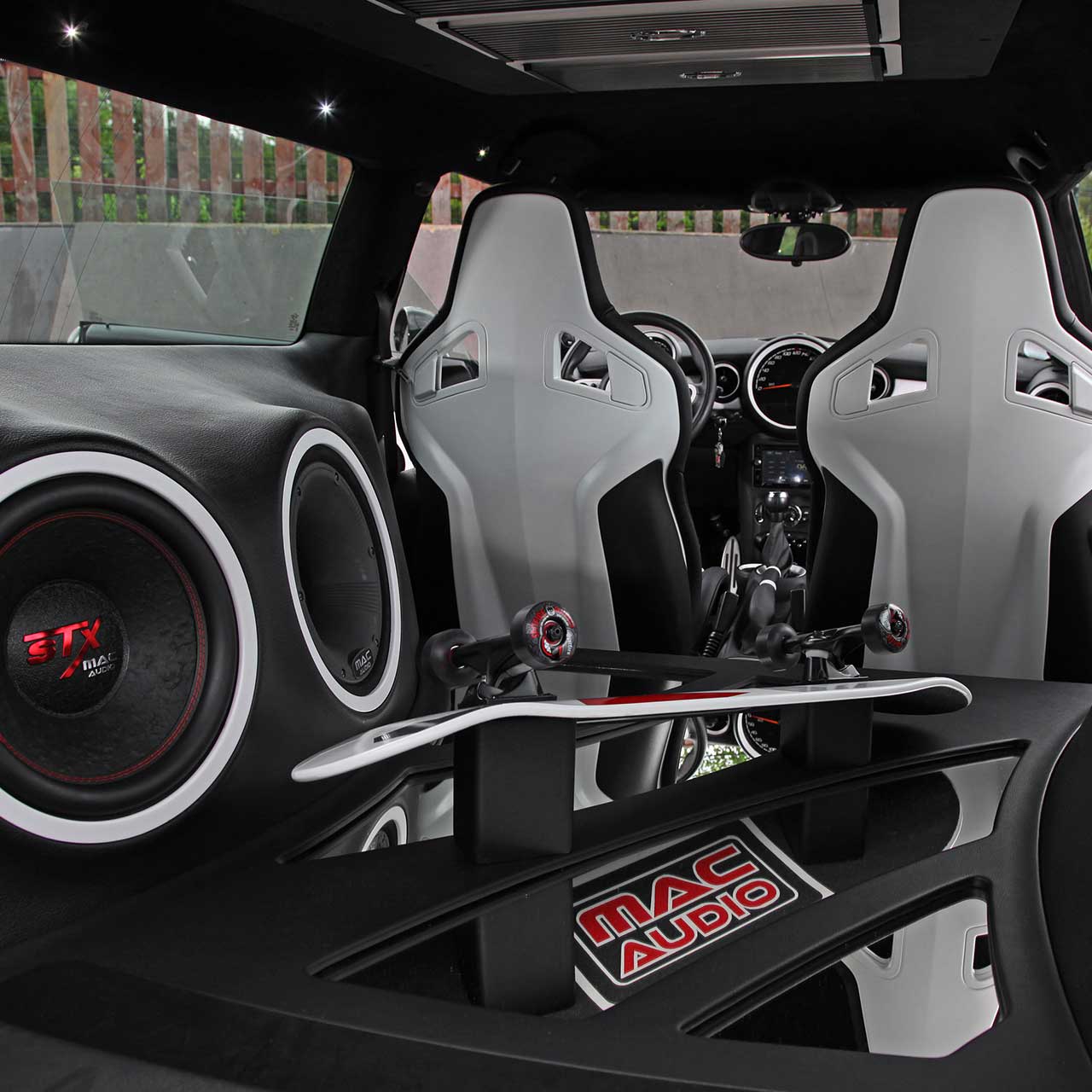

طراحی سیستم صوتی ماشین از سیر تا پیاز [به زبان ساده]

به دنبال این هستید که بدانید اصول و پایه اساس طراحی سیستم صوتی ماشین به چه صورت است و چطور انجام می شود؟

واقعیتی که باید بدانیم این است که شاید طراحی سیستم ماشین صوتی تصویری آنقدر هم که بنظر ساده می آید نیست، در واقع مفاهیم مهمی در آن دخیل هستند.

با من محسن شهریور همراه باشید تا ببینم که در این آموزش از بخش های مختلف سیستم صوتی خودرو به دنبال کشف مهم ترین اصل آن یعنی نحوه ساخت سیستم صوتی و جایگذاری آن هستیم!

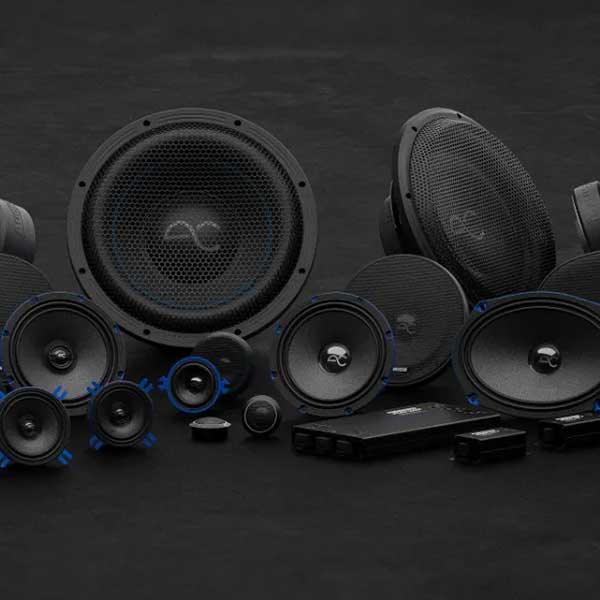

هدفِ طراحی سیستم صوتی خودرو چیست؟

هدفِ طراحی سیستم صوتی خودرو چیست؟

پیش از هرچیز برای اینکه بهتر برای ما مفهوم طراحی سیستم صوتی خودرو جا بیفتد، بهتر است که آنرا تعریف کنیم.

در واقع به فرایندی که در آن طراح قصد دارد که محل جایگذاری اجزا شامل بلندگو، امپلی فایر، ساب ووفر و هدیونیت را متناسب با هارمونی و ساختار برقی تعیین کند، پروسه طراحی سیستم ماشین گفته می شود.

بنابراین قبل از هر چیز باید بدانیم طراح چه‌‌چیزی را دنبال می‌کند:

• وضوح و صحت صدا (fidelity): بازتولید دقیق فرکانس‌ها بدون اعوجاج.
• تصویر سازی و صحنهٔ صوتی (imaging / soundstage): حس موقعیت سازها/خواننده در فضا.
• پوشش فرکانسی و بیس (bass extension & SPL): تا چه حد بیس عمیق و بلند می‌خواهیم و چه بلندی صوتی (SPL).
• هم‌فازی و زمان‌بندی (coherence / time alignment): صداها با تاخیرهای مناسب به گوش برسند تا تصویر متمرکز شود.
• قیدهای عملیاتی: فضای نصب (در/زیر داشبورد/ترانک)، هزینه، ایمنی (ایربگ)، وزن، نویز محیطی (جاده) و تولید انبوه (OEM) یا تک‌سفارشی (aftermarket).

در واقع 5 عامل بالا مهم ترین چیزهایی هستند که یک طراح سیستم صوتی ماشین با توجه به آنها پروسه طراحی را آغاز می کند!

دقت کنید که مسئله ما بیشتر درباره پاسخ به سوال “چگونه سیستم ماشین درست کنیم” در این بخش متمرکز است(علی الخصوص سیستم های کارخانه ای حرفه ای!).

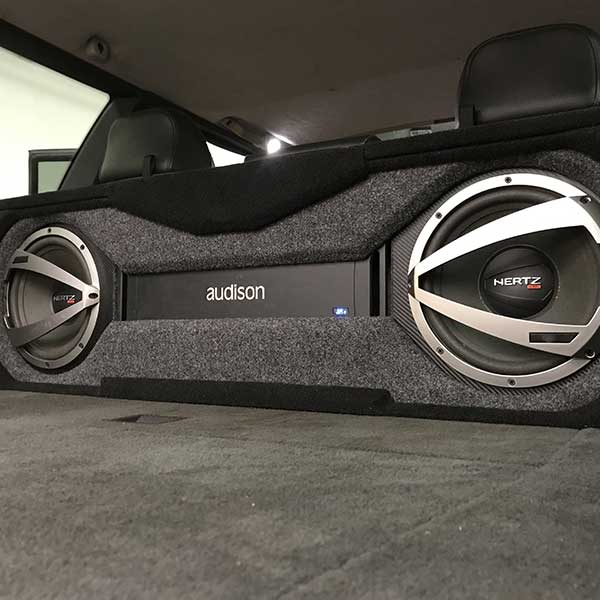

چرا «کابین خودرو» یک چالش آکوستیکی است

چرا «کابین خودرو» یک چالش آکوستیکی است

خودرو یک اتاق کوچک و نامتقارن با سطوح سخت و نرم متنوع است.

به دلیل موارد زیر ما برای طراحی سیستم ماشین با چالش مواجه هستیم، این موارد شامل:

• فضای بسته و مودها (room modes): در فرکانس‌های پایین طول موج‌ها با اندازهٔ ابعاد کابین مقایسه‌پذیر می‌شوند و باعث قله‌ها و فرورفتگی‌های بزرگ در باند باس(گستره فرکانسی بم) می‌شوند.
  • مثال: طول موج در هوا را از رابطه λ = c / f می‌توان یافت که c ≈ 343 متر/ثانیه (در ~۲۰°C).
    • برای f = 100 هرتز، λ = 343 ÷ 100. محاسبه: 343 ÷ 100 = 3.43 متر.
    • یعنی طول موجِ 100 هرتز حدود 3.43 متر است، که بزرگ‌تر از اکثر ابعاد خودروی سواری، بنابراین در محدودهٔ باس پایین مودهای کابین نقش قوی دارند.
    • برای f = 1000 هرتز،  λ = 343 ÷ 1000 = 0.343 متر (34.3 سانتی‌متر) است که در این باند فرکانس، بازتاب‌ها و هندسه محلی سطح‌ها مهم می‌شوند.
• انعکاس‌ها و جذب نامتقارن: شیشه‌ها و داشبورد بازتاب بالایی دارند؛ صندلی‌ها و سرنشینان جذب دارند.
  بازتاب‌ها جلو/پهلو باعث تصویرسازی یا Imaging نامشخص می‌شود و به سختی کار اضافه میکند.
• نویز زمینه (road / tire / engine) نیز وجود دارد که عمدتا به سبب جاده، موتور خودرو و لاستیک هاست، که نسبت به فرکانس متفاوت است و می‌تواند جزئیات کم‌بلند (low-level) را بپوشاند.
  این در حالیست که برای یک طراحی حرفه ای باید این فرکانس های مزاحم هم پوشانی شوند یا با کمک دمپینگ حذف و حداقل شوند.

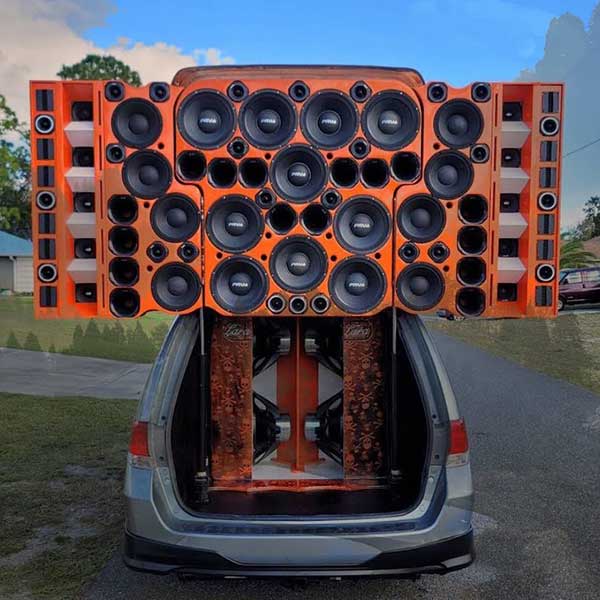

انواع بلندگو و نقش فرکانسی‌شان

انواع بلندگو و نقش فرکانسی‌شان

برای اینکه طرح سیستم ماشین خوبی برای یک خودرو ارائه شود، لازم است که ابتدا بدانیم که با چه نوع تولیدکننده های فرکانسی که به بلندگو معروف هستند، مواجه هستیم:

• تویتر (tweeter): فرکانس‌های بالا — پراکنش باریک‌تر، باید نزدیک به تراز گوش یا در جهت گوش نشانه‌گیری شود.
• میدرنج / میدرایور (midrange): محدودهٔ میانی که بخش عمدهٔ صوت به آن وابسته است (کلام، سازها).
• ووفر (woofer): فرکانس‌های پایین تا حدود 60–200 هرتز.
• ساب‌ووفر (subwoofer): فراتر از ووفرها با نقش باز تولید بیس عمیق (مثلاً زیر 80 هرتز).
• کوآکسیال یا کامپوننت ها: درپوش بلندگو (coaxial) ترکیبی و اقتصادی است؛
  سیستم component جداست (تویتر جدا، میدرنج جدا) که اجازهٔ نصب تویتر در محل بهینه و کنترل بهتر فاز/کراس‌اور را می‌دهد.

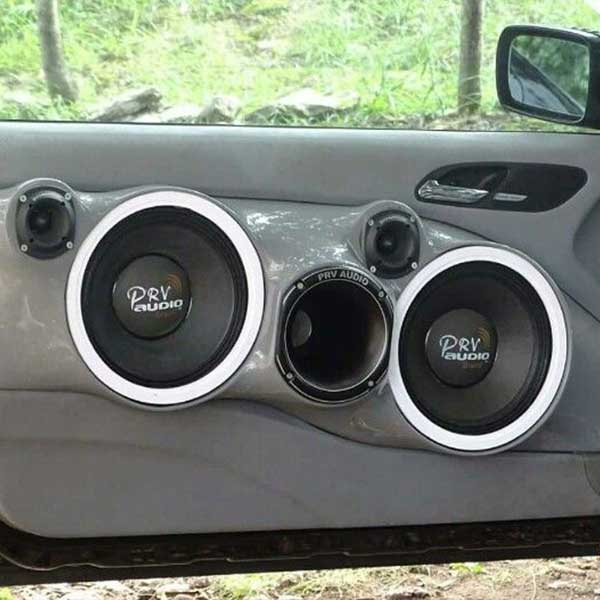

چرا محلِ نصب و تعداد بلندگوها فرق می‌کند

1. محدودیت فضایی و طراحی بدنه خودرو
   • درِ خودرو معمولاً جای 6.5″ دارد؛ برخی کوچک‌تر (4×6)، برخی فضا برای 8″ یا 6×9 وجود دارد.
     دقت کنیدکه اندازه فیزیکی سقف/داشبورد/در نیز محل نصب بلندگوها را تعیین می‌کند.
   • وجود ایربگ در ستون A یا بالای داشبورد می‌تواند محل نصب تویتر را محدود کند!
2. هدف طراحی (OEM vs Aftermarket)
   • OEM: هزینه، وزن و سهولت تولید مهم‌اند؛ معمولاً 4–6 بلندگو با cross-supply محدود مناسب است.
   • البته برندهای صوتیِ سطح بالا در کارخانه ممکن است 10–14 بلندگو + ساب + DSP برای تجربهٔ لوکس داشته باشند.
   • Aftermarket: در حالت افترمارکت که در مقاله ای دیگر مقایسه سیستم افترمارکت ماشین با فابریک بررسی شده است نیز می‌توان بلندگوها و کانفیگ دلخواه را اضافه کرد.
3. آکوستیک کابین و حجم داخلی
   • در SUV یا ون حجمی بیشتر وجود دارد، لذا برای تولید همان سطح بیس ممکن است ساب بزرگ‌تر یا باکسِ متفاوت لازم باشد.
   • و طبعا حجم کابین باعث تغییر در «تنظیم فرکانسِ پورتِ باکس» یا حجم مؤثر ساب می‌شود.
4. هدف شنوایی (driver-focused vs audience-focused)
   • برخی طراحی‌ها برای راننده بهینه می‌شوند (delay و EQ برای گوش راننده)، برخی برای کل سرنشینان (میانگین موزون چند نقطه).
   • همین مسئله نیز تا حدی پیچیدگی را خصوصا در ماشین هایی که خانوادگی هستند، افزایش می دهد.
5. هزینه و پیچیدگی الکترونیکی
   • افزایش تعداد بلندگوها نیاز به آمپلی‌فایرهای بیشتر، کراس‌اورهای فعال و مدیریت DSP دارد.
   • ضمن اینکه مسئله ارزیابی اقتصادی نیز در طراحی سیستم صوتی ماشین در این خودرو ها اهمیت دارد!

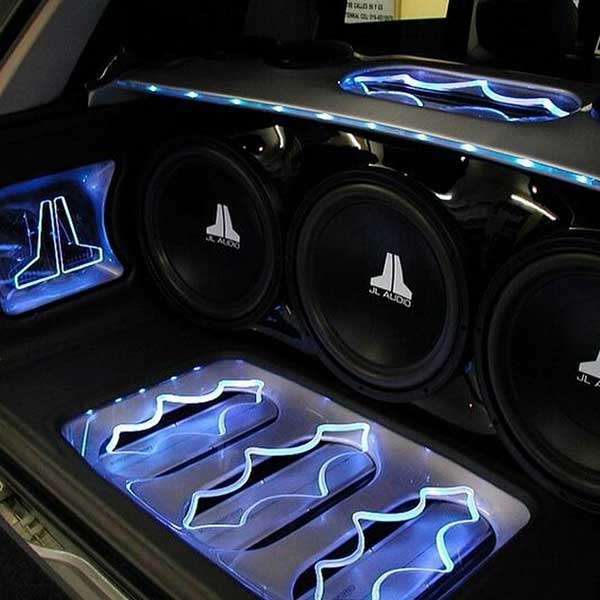

چرا محلِ نصب و تعداد بلندگوها فرق می‌کند

مسائل امپدانس، حساسیت و توان (چرا همیشه دو بلندگو بهتر از یکی نیست)

کانسپت بعدی که باید در طراحی سیستم صوتی های ماشین در نظر گرفته شود، مسئله امپدانس، میزان مصرف باندها و همینطور توان موردنیاز است.

برای اینکه بهتر بدانید این مسائل یعنی چه، به موارد زیر توجه کنید:

• حساسیت (dB/W/m): بلندگویی با حساسیت بالاتر برای همان توان، بلندی بیشتری تولید می‌کند.
  اگر بلندگوی جدید حساسیت پایین‌تری دارد، نیاز به آمپ بیشتر است.
• امپدانس: ترکیب موازی/سری بلندگوها تأثیر می‌گذارد بر بار آمپلی‌فایر. طراحی باید مطمئن شود امپ آمپ‌پذیر است.
• توان و کلیپینگ: تقویت بیش از حد و کلیپینگ باعث اعوجاج هارمونیک و آسیب به اسپیکر می‌شود.

در خصوص اینکه چرا همیشه دو بلندگو نیز بهتر از یکی نیست نیز باید بگوییم، که عملا اگر دو باند با حساسیت پایین داشته باشید، برای راه اندازی شان و گرفتن صدای زیاد نیاز به امپلی فایر قوی دارید!

این در حالیست که اگر یک باند با حساسیت بالا داشته باشید، می تواند به اندازه همان دو بلندگو با مصرف برق کمتر و امپلی فایر با توان کمتر کار شما را راه بندازد.

 چرا و چگونه در کراس‌اور (تقسیم فرکانس)

مقوله بعدی در طراحی سیستم صوتی حرفه ای ماشین، مسئله کراس اور و تقسیم فرکانس به بازه تیوتر، میدرنج یا میدبیس و همینطور ساب ووفر است!

چیزی که با دو راه امکان پذیر است:

Passive vs Active (DSP/Active x-over)

• Passive: بعد از آمپ روی خود بلندگو قرار می‌گیرد؛ ساده اما با تلفات و تغییرات فاز.
• Active / DSP: تقسیم فرکانس قبل از آمپ با دقت، شیب‌ها، تاخیر و فاز قابل تنظیم.
  انعطاف‌پذیری بسیار بیشتر (رایج در سیستم‌های حرفه‌ای و OEM پیشرفته).

فرکانس‌های مرسوم تقسیم شده در کراس اورها

• تویتر ⇄ mid: معمولاً 2–4 kHz (بسته به رانر و تویتر).
• mid/woofer ⇄ sub: حدود 60–120 Hz (معمولاً بین 80–100 Hz برای سیستم‌های مرسوم).
• شیب‌ها: 12–24 dB/oct انتخاب متداول است؛
  شیبِ بیشتر باعث کاهش تداخل دو منبع می‌شود ولی فاز را پیچیده‌تر می‌کند.

زمان‌بندی و هم‌فازی Time alignment (از بزرگ‌ترین رازهای سیستم صوتی حرفه ای)

زمان‌بندی و هم‌فازی Time alignment (از بزرگ‌ترین رازهای سیستم صوتی حرفه ای!)

در خودرو فاصلهٔ بلندگوها تا گوش راننده متفاوت است؛

اگر دو منبع در فرکانس‌های میان/بالا با اختلاف مسیر زیاد باشند، تصویر و وضوح خراب می‌شود.

راه‌حل: تاخیر دیجیتال (DSP delay) یا جاگذاری فیزیکی.

• فرمول ساده برای تاخیر لازم: t = d / c
  • c ≈ 343 متر/ثانیه.
  • برای درک بهتر به این مثال عددی توجه کنید:
    فرض کنید تویتر سمت راست تا گوش راننده 0.5 متر نزدیک‌تر است از تویتر سمت چپ؛
    برای اینکه صداها هم‌زمان برسند باید تویتر نزدیک‌تر را تاخیر بدیم به اندازهٔ اختلاف مسیر تقسیم بر سرعت صدا:
    • d = 0.5 متر
    • t = d ÷ c = 0.5 ÷ 343. محاسبه دقیق:
      343 × 0.001 = 0.343 → باقی‌مانده تا 0.5 = 0.157
      343 × 0.0004 = 0.1372 → باقی‌مانده = 0.0198
      343 × 0.00005 = 0.01715 → باقی‌مانده ≈ 0.00265
      343 × 0.000007 ≈ 0.002401 → جمع مقادیر ≈ 0.0014577 ثانیه.
    • نتیجه: t ≈ 0.0014577 ثانیه = 1.4577 میلی‌ثانیه.
  • یعنی باید تویتر نزدیک‌تر را حدود 1.46 ms تاخیر دهیم تا با تویتر دورتر هم‌فاز برسند. (این اندازه‌گیری و تنظیم با DSP امکان‌پذیر است.)

تداخلِ موجی (Combo filtering)

وقتی دو منبع صدای همزمان با اختلاف مسیر به یک گوش می‌رسند، در برخی فرکانس‌ها «تقویت» و در برخی «خنثی» می‌شود.

این الگوهای پیک‌دار/چاله‌ای در فرکانس را comb filtering می‌گویند.

نتیجه: صدای غیرطبیعی و تصویری که تَرَک خورده.

• مثال عددی ساده:
  • فرض اختلاف مسیر 5 سانتی‌متر = 0.05 متر.
  • تداخل مخرب اتفاق می‌افتد وقتی اختلاف مسیر = λ/2. پس λ = 2 × 0.05 = 0.1 متر.
  • فرکانسی که طول موجش λ = 0.1 m است: f = c ÷ λ = 343 ÷ 0.1.
  • محاسبه: 343 ÷ 0.1 = 3430 هرتز.
• نتیجه: در نزدیکی ~3.4 kHz احتمال ایجاد فرورفتگی آشکار وجود دارد، بنابراین فرکانس ها به خوبی شنیده نمی شوند.

این مثال نشان می‌دهد که حتی تفاوت‌های بسیار کوچک در موقعیت، روی فرکانس‌های میانی تا بالا اثر می‌گذارد.

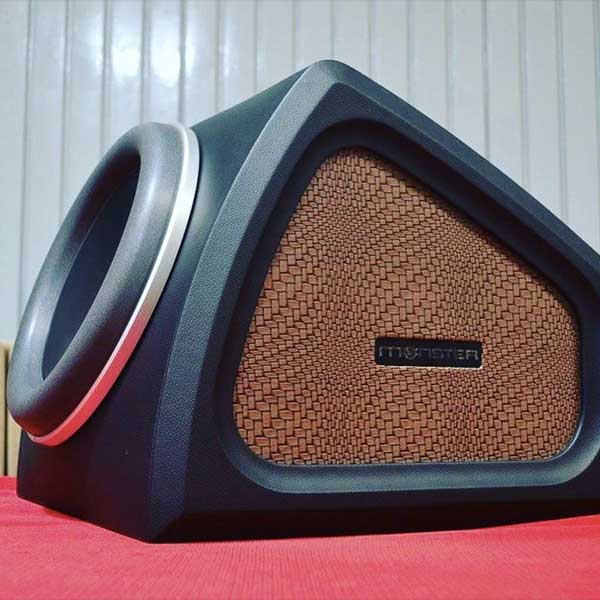

ساب‌ووفر و طراحی باکس (Sealed vs Ported vs Bandpass)

مسئله بعدی که شاید خیلی مرتبط با طراحی سیستم صوتی ماشین نباشد، اما جدا از آن هم نیست، کانسپت ساب و باکس آن است!

در بسیاری از ماشین ها، عملا باکس های ساب ووفر طوری در صندوق یا جاهای مختلف جایگذاری می شوند که از فضاهای مرده کابین، برای بازتولید بیس توسط ساب ووفر استفاده شود.

در اینجا دو نوع عمده از انواع باکس های ساب ووفر را معرفی میکنیم که می تواند در طراحی سیستم کابین ماشین مفید باشد:

• Sealed (باکس بسته): پاسخ باس کنترل‌شده، transient خوب (تَنگ و سریع)، نیاز به قدرت بیشتر برای همان SPL در فرکانس پایین.
• Ported (باکس پورت‌دار): بهرهٔ بیشتری در فرکانس‌های نزدیک به فرکانس تُن باکس (tuning frequency)، ایجاد بیس عمیق‌تر برای توان کمتر ولی transient کمتر کنترل‌شده و پتانسیل تلاطم هوا در پورت.

ساب‌ووفر و طراحی باکس (Sealed vs Ported vs Bandpass)

 اندازه‌گیری و ابزارهای تیونینگ

برای اینکه در یک کابین خودرو ما پروسه اندازه گیری عملی را نیز انجام دهیم باید موارد زیر را بشناسیم، البته خیلی ورود نمیکنیم که پیچیدگی را افزون نکنیم:

• میکروفون اندازه‌گیری (کالیبره‌شده) در موقعیت گوش راننده.
• sweep (log-sweep) برای به‌دست آوردن پاسخ فرکانسی و پاسخ در زمان (impulse).
• windowing برای جدا کردن بازتاب‌های نزدیک و مودهای دیررس.
• پارامترهایی که پایش می‌شوند: پاسخ فرکانسی (magnitude)، فاز، THD، IR (impulse response).
  (نرم‌افزارهای اندازه‌گیری و RTA و میکروفون‌های USB/کاندنسر در این مرحله کمک می‌کنند.)

جریان عملی طراحی (workflow)

7 گام اصلی نیز بصورت خلاصه برای طراحی یک سیستم صوتی برای خودرو مشخص داریم که شاید خیلی در ماشین های ایرانی رعایت نشده است!

اما این موارد از workflow بصورت زیر هستند:

۱. تعریف اهداف: هدف شنیداری (سینمایی/موسیقی/رقابتی)، بودجه، محدودیت‌های نصب.
۲. مطالعهٔ هندسهٔ کابین: نقشهٔ داشبورد، درها، محل ایربگ، حجم داخلی.
۳. انتخاب اجزا: اندازه‌های بلندگو، نوع باکس ساب، آمپ‌ها، DSP.
4. شبیه‌سازی اولیه (در پروژه‌های جدی): مدل‌های آکوستیکی (Ray tracing, modal analysis) یا حداقل محاسبات تخمینی.
5. نمونه‌سازی و نصب آزمایشی: نصب موقت، اجرای sweeps و اندازه‌گیری با میکروفون مرجع در موقعیت گوش راننده.
6. تنظیم DSP و EQ: time alignment، crossover tuning، پارامتریک EQ برای رفع مودها و پنینگ.
7. ارزیابی شنیداری و تکرار: تست با قطعات مرجع، شرط‌بندی برای نویز جاده، تنظیم نهایی.

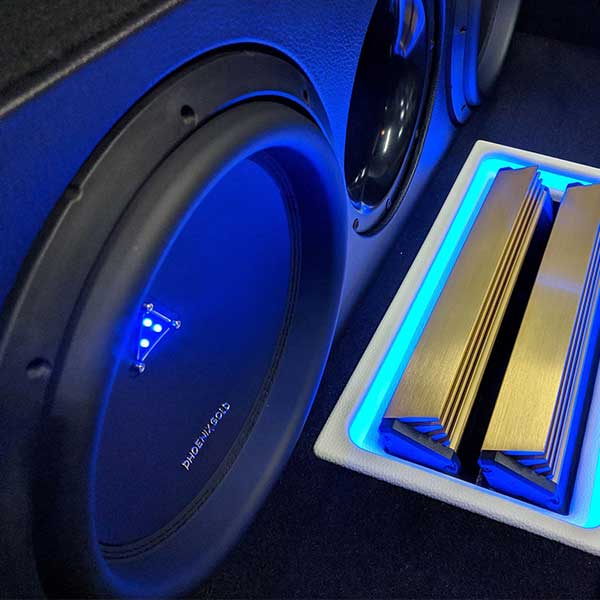

چگونه سیستم صوتی درست کنیم

جمع‌بندی از سیر تا پیاز: چگونه سیستم صوتی درست کنیم

بصورت خلاصه و برای جمع بندی، برای اینکه بدانید چگونه سیستم صوتی درست کنیم، باید 3 اصل زیر را در نظر بگیرید:

• دلیل تفاوت در تعداد و محل بلندگوها ترکیبی از محدودیت فیزیکی، اهداف شنیداری، بودجه، پیچیدگی الکترونیک و آکوستیک ویژهٔ هر کابین است.
• طراحی خوب یعنی: شناخت محیط (کابین)، انتخاب اجزا متناسب، کنترل تقسیم فرکانس و فاز، و تنظیم دقیق با اندازه‌گیری و DSP.
• دو ابزار قدرتمند که کیفیت نهایی را تعیین می‌کنند: time alignment (تاخیرها) و مکملی از EQ دقیق برای مودها، همراه با یک ساب‌ووفر مناسب برای بخش پایین فرکانس.

نکات عملی و توصیه‌های کاربردی در طراحی سیستم صوتی خودرو

• اولین قدم: سیستم جلو را درست کنید (front stage)(کیفیت تصویر از تویتر و میدرنج جلو می‌آید).
• توئیترها را تا حد ممکن به گوش نزدیک/مشابه تراز گوش نصب کنید یا از DSP برای زمان‌بندی استفاده کنید.
• درها را برای نصب بلندگو آماده کنید: پنل در را تقویت و damping کنید (sound-deadening) تا ارتعاشات و رنگِ ناخواسته حذف شود.
• ساب را در محفظه مناسب قرار دهید و از high-pass برای بلندگوهای اصلی استفاده کنید (مثلاً بالای 60–80 Hz) تا فشار روی بلندگوها کاهش یابد و باس کنترل شود.
• از کلیپینگ جلوگیری کنید: آمپ به درستی gain ست شود؛ کلیپینگ باعث آسیب بلندگو و اعوجاج می‌شود.
• تست در شرایط واقعی: با صدای عادی رانندگی، در سرعت‌های مختلف و با موسیقی‌های مرجع امتحان کنید.
• تغییرات کوچک اما حساب‌شده: تغییرات زیاد در EQ ممکن است تصویر را خراب کند؛ بهتر است اصلاح مودها و time alignment اولویت داشته باشند.
